近期不少人问螺带混合机的结构问题，今天万达机械小编就带大家了解下。螺带混合机的结构因类型不同存在差异，主要分为卧式和锥型两种主流设计，同时涉及传动、混合、出料等核心组件：

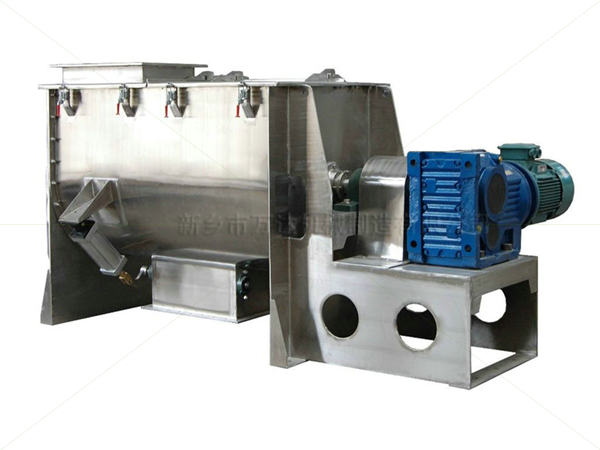

一、卧式螺带混合机结构

主体框架?

U型筒体?：采用长体U形容器，内壁光滑以减少物料运动阻力，部分机型配置夹套用于加热或冷却?。

进/出料口?：顶部设进料口、检修口，底部配置气动翻板阀、蝶阀或插板阀，确?？焖傩读锨椅薏辛?。

传动系统?

由电机驱动摆线针轮减速机，直接连接搅拌主轴，结构紧凑且维护便捷?。

搅拌组件?

双层螺带叶片?：外层螺旋将物料从两侧向中心汇集，内层螺旋反向输送物料至两侧，形成对流混合；部分机型采用三层螺带增强涡流效应?。

主轴布局?：螺带以正反旋转方式安装于同一水平轴，实现低能耗高效混合?。

二、锥型螺带混合机结构

主体框架?

锥形筒体?：倒锥形或上部圆筒+下部锥形结构，内壁镜面抛光（粗糙度Ra≤0.6μm），符合食品级卫生标准?。

底部出料机构?：平齐翻板阀或插板阀，避免物料残留?。

传动系统?

立式电机通过摆线针轮减速机驱动主轴，部分机型采用双螺旋轴或长短螺带组合设计，实现自转与公转复合运动?。

搅拌组件?

螺带配置?：单根、双根或三根螺带，外层螺带提升物料沿筒壁上升，内层螺旋剪切中心物料，形成三维对流；物料因重力自由下落完成循环混合?。

三、其他结构特征

功能扩展?：可集成喷雾加液装置、夹套（用于加热/冷却）或密封系统，适应不同工艺需求?。

材质选择?：筒体及螺带多采用不锈钢，耐腐蚀且适用于食品、医药等行业?。

不同类型螺带混合机的核心差异体现在筒体形状、螺带布局及运动方式上，但均通过螺带的对流、剪切作用实现高效混合?。关于更多螺带混合机事宜，可随时咨询万达机械！
